■采用触摸屏方式进行控制，带自动补偿追踪功率功能
■可根据功率检测要求，可以通过触摸屏设定，设定放电功率。
■检测各种发电设备以及放电设备的工作效率、满负载运行最大输出功率及带载能力。
■模拟各类复杂工作环境，功率的突加突卸，检测放电设备的实际带载能力和效率
■具有自动跟踪能量校准功能，自动提升降低负载等级
■急停和温度保护，超载，短路，过温设备自动切断
■上限下限电压设定，根据能量自动降至范围电压点
■可为用户定制交直流一体机，即可交流使用，同时直流也可使用(此项需电议沟通）
■温度保护设定，温度0~100°可以设定，同时检测实时温度情况
■可编程界面0~30组功率电流任意设置，最小执行操作时间1ms可循环999999次
■负载的最小分辨率为1W，可精确模拟负载等级
■可以将测量数据上传到电脑并实现对检测过程数据的过程过程记录存储功能
■具有面板操作或远程控制两种操作方式
■具有过温保护功能和温度设定以及温度监测
■采用新型阻性元件，功率密度高，无红热现象，寿命长
■可定制功率因素0.3~1可调负载（用户选型需标注是否需求PF调节）
■应用于出厂检验、生产调试、模拟恶劣负载环境、科研开发、军工等精确测试场所
■采7寸LCD触摸屏控制、LCD仪表显示
■可以根据用户实际使用需求定制阻性、感性、容性；以及功率因素可调节测试负载
■自带功率因数导航器（用户只需设定其功率或电流及功率因数值,系统将自动预算投放值.用户可修改此值或直接启动）
■订货请务必备注清楚阻性感性或容性
■LoRa控制技术，可无线远程PC端控制

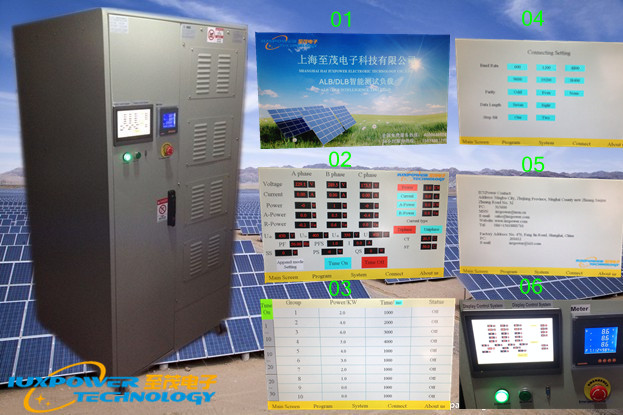

可编程负载箱设备控制板块图样：
产品技术规格：
PLB-DR系列可编程系列智能交流负载单相产品规格
|
型号Mode
|
PLB-DR10
|
PLB-DR20
|
PLB-DR30
|
PLB-DR50
|
PLB-DR100
|
可定制程控感性容性负载
|
|
容量Power
|
10KW
|
20KW
|
30KW
|
50KW
|
100KW
|
|
负载性质Loadcharacter
|
纯阻性
|
|
辅助工作电压输入Input
|
|
相数Phase
|
1φ2W
|
|
电压Voltage
|
220V±10%
|
|
频率Frequency
|
47Hz – 63Hz
|
|
供电电压输出Output
|
|
相数Phase
|
1φ2W/3φ4W
|
|
电压Voltage
|
0-600V（选配）-订货请注明电压-默认220V50HZ
|
|
频率Frequency
|
50Hz / 60Hz/400HZ（选配）订货请注明频率
|
|
测量精确度Testaccuracy
|
0.5%
|
|
最小调节细度Minimum step
|
1W/10W/100W/1KW/10KW/0.01A/0.1A/1A
|
|
控制方法Controlmode
|
触摸屏控制
|
|
LCD显示Display
|
电压、电流、 频率、功率 、功率因数、温度
|
|
频率解析度Frequevcyresoulution
|
1HZ
|
|
电压解析度Voltage regulation
|
0.1V
|
|
电流解析度Current regulation
|
0.01A
|
0.01A
|
0.1A
|
|
编程组数Number of Programming
|
30组
|
|
温度设定Timp set
|
0-300℃
|
|
最小执行时间Minimumtime
|
100mS
|
|
通讯接口Interface
|
RS232 C/USB/485/CAN
|
|
上下线电压HV_LV
|
自由设定，越设定范围值自动加减载，时间可以设置
|
|
输出保护Protection
|
过流、 过温、 过载、 短路
|
|
重量( Kg )
|
50
|
50
|
30
|
50
|
80
|
120
|
150
|
|
体积W×H×L (mm )
|
600*1000*900
|
650*1200*900
|
940*950*1600
|
|
冷却方式Cooling mode
|
强迫风冷Forced fan cooling
|
|
交流直流订货型号
|
如需求10KW细度1KW可编程直流负载，型号为：PLB-LR10-1
如需求10KW细度1KW可编程三相交流负载，型号为：PLB-SR10-1（单相为PLB-DR10-1）
|
PLB-SR系列可编程系列智能交流负载三相产品规格
|
型号Mode
|
PLB-SR50
|
PLB-SR100
|
PLB-SR150
|
PLB-SR200
|
PLB-SR250
|
PLB-SR300
|
PLB-SR500
|
|
容量Power
|
50KW
|
100KW
|
150KW
|
200KW
|
250KW
|
300KW
|
500KW
|
|
负载性质Loadcharacter
|
纯阻性
|
|
辅助工作电压输入Input
|
|
相数Phase
|
1φ2W
|
|
电压Voltage
|
220V±10%
|
|
频率Frequency
|
47Hz – 63Hz
|
|
供电电压输出Output
|
|
相数Phase
|
1φ2W/3φ4W
|
|
电压Voltage
|
0-600V（选配）订货请注明电压-默认380V50HZ
|
|
频率Frequency
|
50Hz / 60Hz（选配）订货请注明频率
|
|
测量精确度Testaccuracy
|
0.50%
|
|
最小调节细度Minimum step
|
1W/10W/100W/1KW/10KW/0.01A/0.1A/1A
|
|
控制方法Controlmode
|
触摸屏控制
|
|
LCD显示Display
|
电压、电流、 频率、功率 、功率因数、温度
|
|
频率解析度Frequevcyresoulution
|
1HZ
|
|
电压解析度Voltage regulation
|
0.1V
|
|
电流解析度Current regulation
|
0.01A
|
0.1A
|
|
编程组数Number of Programming
|
30组
|
|
温度设定Timp set
|
0-300℃
|
|
最小执行时间Minimumtime
|
100mS
|
|
通讯接口Interface
|
RS232 C/USB/485/CAN
|
|
上下线电压HV_LV
|
自由设定，越设定范围值自动加减载，时间可以设置
|
|
输出保护Protection
|
过流、 过温、 过载、 短路
|
|
重量( Kg )
|
150
|
260
|
300
|
400
|
500
|
600
|
|
体积W×H×L (mm )
|
650*1200*900
|
940*1600*950
|
1200*1600*950
|
1350*1700*1750
|
|
冷却方式Cooling mode
|
强迫风冷Forced fan cooling
|
◆特殊规格可根据客户要求定制（功率、步进、尺寸、显示、定制机型周长稍长）
◆订货选型须知：为方便客户更好的选购我司产品，请在订货前提供以下参数：
1. 额定电压、2.额定功率、3.功率步进要求、4.使用条件环境、5.工作方式（默认长期工作方式）
订货请注意型号：如下：
型号：交流三相：PLB-SR （默认阻性）
交流单相：PLB-DR
直流：PLB-LR
